擺桿型 焊接端子 1c 0.49 N
{50 gf}SS-10GL SS-5GL SS-01GL 1b SS-10GL-2 SS-5GL-2 SS-01GL-2 1a SS-10GL-3 SS-5GL-3 SS-01GL-3 接線片端子（#110） 1c SS-10GLT SS-5GLT SS-01GLT 1b SS-10GL-2T SS-5GL-2T SS-01GL-2T 1a SS-10GL-3T SS-5GL-3T SS-01GL-3T 印刷基板用端子 1c SS-10GLD SS-5GLD SS-01GLD 1b SS-10GL-2D SS-5GL-2D SS-01GL-2D 1a SS-10GL-3D SS-5GL-3D SS-01GL-3D 焊接端子 1c 0.16 N
{16 gf}--- SS-5GL-F SS-01GL-F 1b --- SS-5GL-F-2 SS-01GL-F-2 1a --- SS-5GL-F-3 SS-01GL-F-3 接線片端子（#110） 1c --- SS-5GL-FT SS-01GL-FT 1b --- SS-5GL-F-2T SS-01GL-F-2T 1a --- SS-5GL-F-3T SS-01GL-F-3T - 額定值
項目
型號 額定電壓阻性負載SS-10 系列 AC250V 10.1A SS-5 系列 AC125V
AC250V5A
3ASS-01 系列 AC125V 0.1A DC30V 0.1A SS-5F 系列 AC250V 3 A DC30V 5 A 注: 上述額定值是在下面條件下測得的數據。
(1)環境溫度: 20±2oC
(2)環境濕度: 65±5%RH
(3)操作頻率：30次/min
性能項目 SS-10 系列 SS-5 系列 SS-01 系列 SS-5F 系列 容許操作速度0.1mm~1m/s ( 針狀按鈕型的場合) 容許操作頻率機械 400 次/min 電氣 30 次/min絕緣電阻100 MΩ 以上( DC500V絕緣電阻計) 絕緣電阻
(初始型)OF 1.47 N 型 30 mΩ 以下. 50 mΩ 以下. 30 mΩ 以下. OF 0.49 N 型 - 50 mΩ 以下. 100 mΩ 以下. - OF 0.25 N 型 - 150 mΩ 以下. - 耐電壓 *1同極端子間 AC1,000V 50/60Hz 1min AC600V 50/60 Hz 1 min AC1,000V 50/60 Hz 1 min 帶電金屬部與地之間 AC1,500 V 50/60 Hz 1 min 各端子和非帶電金屬部之間 AC1,500V 50/60 Hz 1 min 振動 *2誤動作 頻率10~55Hz雙振幅1.5mm 沖擊耐久 OF 1.47 N 型 最大1,000 m/s2（約100g） OF 0.49 N 型 最大500 m/s2（約50g） - OF 0.25 N 型 最大500 m/s2（約50g） - 誤動作*2 OF 1.47 N 型 最大300 m/s2（約30g） OF 0.49 N 型 最大200 m/s2（約20g） - OF 0.25 N 型 最大200 m/s2（約20g） - 壽命 *3機械 10,000,000 次以上
(60 次/min)30,000,000 次以上
(60 次/min)100,000
次以上
(60 次/min)電氣 50,000 次以上
(30 次/min)200,000 次以上
(30 次/min)100,000
次以上
(30 次/min)保護結構IEC IP40 觸電保護級Class Ⅰ PTI (漏電特性)175 使用環境溫度-25oC~+85°C 60%RH以下(無結冰、無凝露) 使用環境濕度85%RH以下(+5~+35oC時 ) 重量約. 1.6 g (針狀按鈕型的場合) 注: 上述數值為初始值。 *1 耐電壓為使用了隔板(參考相關頁)時的數值。 *2 在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置上的數值。接點的閉路或開路在1ms以內。 注: 1. 除非另有說明，否則所有單位均為毫米。 2. 以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。 3. 上述外型尺寸圖中未注公差為±0.4mm。 4. 動作特性為向A方向 ( )動作時的情況
尺寸表
(單位: mm)圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』 針狀按鈕型
SS-10
SS-5(-F)
SS-01(-E,-F)
型號 SS-10SS-5
SS-01SS-5-F
SS-01-FSS-01-EOF 最大
RF 最小1.47 N {150 gf}
0.25 N {25 gf}1.47 N {150 gf}
0.25 N {25 gf}0.49 N {50 gf}
0.04 N {4 gf}0.25 N {25 gf}
0.02 N {2 gf}PT 最大.
OT 最小
MD 最大0.6mm
0.4mm
0.12mm0.5mm
0.5mm
0.1mm0.5mm
0.5mm
0.1mm0.5mm
0.5mm
0.1mmOP8.4±0.5mm

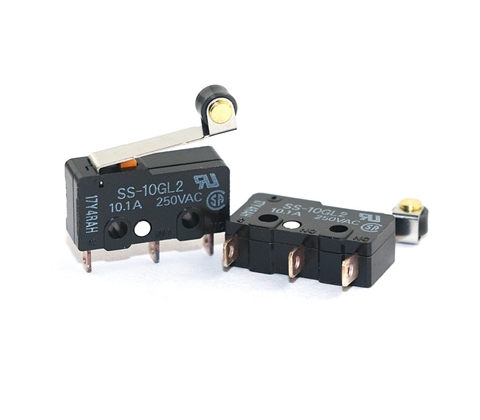

擺桿型
SS-10GL
SS-5GL(-F)
SS-01GL(-E,-F)注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。 型號 SS-10GLSS-5GL
SS-01GLSS-5GL-F
SS-01GL-FSS-01GL-EOF 最大
RF 最小0.49 N {50 gf}
0.06 N {6 gf}0.49 N {50 gf}
0.06 N {6 gf}0.16 N {16 gf}
0.02 N {2 gf}0.08 N {8 gf}
0.01 N {1 gf}
(參考值)OT 最小
MD 最大1.0 mm
1.0 mm1.2 mm
0.8 mm1.2 mm
0.8 mm1.2 mm
0.8 mmFP 最大
OP13.6 mm
8.8±0.8mm注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
