驅動桿 動作力(OF)最大 1 A 0.1 A 針狀按鈕型
0.10 N {10 gf}D2MV-1-1C1 D2MV-01-1C1 0.25 N {25 gf}D2MV-1-1C2 D2MV-01-1C2 0.49 N {50 gf}D2MV-1-1C3 D2MV-01-1C3 短擺桿型
0.49 N {50 gf}D2MV-1L11-1C3 D2MV-01L11-1C3 擺桿型
0.29 N {30 gf}D2MV-1L-1C3 D2MV-01L-1C3 長擺桿型
0.15 N {15 gf}D2MV-1L111-1C3 D2MV-01L111-1C3 R形擺桿型
0.29 N {30 gf}D2MV-1L13-1C3 D2MV-01L13-1C3 滾珠短擺桿型
0.49 N {50 gf}D2MV-1L22-1C3 D2MV-01L22-1C3 滾珠擺桿型
0.29 N {30 gf}D2MV-1L2-1C3 D2MV-01L2-1C3
接觸規格注: 有關SPST-NO以及SPST-NC型號的詳細信息，請垂詢歐姆龍代理商。 SPDT 隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) →R參見"微動開關 共通附屬品" - 型號
額定電壓 項目D2MV-1D2MV-01阻性負載AC125V 1A
0.1A DC30V 1A 0.1A 注: 上述額定值是在下面條件下測得得數據:
環境溫度: 20±2oC
環境濕度: 65±5%RH
操作頻率：30次/min
性能容許操作速度1 mm ～ 1 m/s (針狀按鈕擺桿型的場合) 容許操作頻率機械: 300 次/min以下 (針狀按鈕擺桿型的場合) 電氣: 60 次/min 絕緣電阻100 MΩ以上（DC500V絕緣電阻計） 接觸電阻
（初始值）D2MV-01 型號: 50 mΩ 以下
D2MV-1 型號: 30 mΩ 以下耐電壓 * 1同極端子間：AC1000 V, 50/60 Hz 1 min
帶電金屬部與地之間：AC1,500 V, 50/60 Hz 1 min
各端子與非帶電金屬部之間：AC1，500 V, 50/60 Hz 1 min振動 * 2誤動作:頻率10～55Hz 雙振幅1.5mm 沖擊耐久: 動作力（OF）為0.10N的型號：150 m/s2 {約 15G}以下
動作力（OF）為0.25～0.49N的型號: 400 m/s2 {約 40G}以下誤動作*1: 100 m/s2 {約10G}以下 壽命 * 3機械: 1，000萬次以上（60次/min） 電氣: D2MV-1 型號:50萬次以上（30次/min）
D2MV-01 型號:100萬次以上（30次/min）保護結構IEC IP40 電擊防護等級Class I 耐漏電起痕指數(PTI)175 使用環境溫度-25～+80℃ 60%RH以下（無結冰、無凝露） 使用環境濕度85%RH以下（+5～+35℃時） 重量約6g（針狀按鈕擺桿型的場合） 注: 上述數值為初始值。 * 1 耐電壓為使用了隔板（參考相關頁）時的數值。 * 2 針狀按鈕型為自由位置和總行程位置上的數值，擺桿型為總行程位置上的數值。接點的閉路或開路在1ms以內。 注: 1. 除非另有規定，否則所有尺寸均采用毫米作為單位。 2. 括號中的RF值表示擺桿重量未施加于柱塞時的值。 3. 除非另有規定，否則所有的外形尺寸均采用±0.4 mm公差。 4. 上述動作特性適用于A方向 ( )的動作。

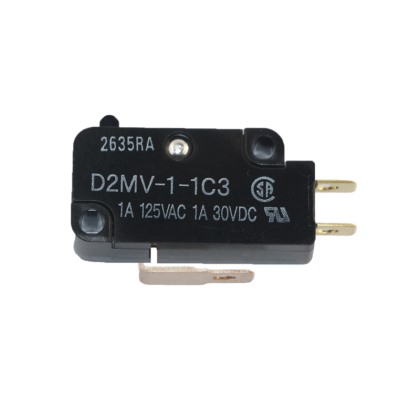

針狀按鈕擺桿型 D2MV-1-1C
D2MV-01-1C注: 在 中，填入動作力記號。
型號 D2MV-1-1C1
D2MV-01-1C1D2MV-1-1C2
D2MV-01-1C2D2MV-1-1C3
D2MV-01-1C3OF 最大
RF 最小0.10 N {10 gf}
0.005 N {0.5 gf}
(參考值)0.25 N {25 gf}
0.01 N {1 gf}
(參考)0.49 N {50 gf}
0.02 N {2 gf}
(參考)PT 最大
OT 最小
MD 最大1.2 mm
1.3 mm
0.25 mmOP14.7±0.4 mm
