- 型號清單
普通型驅動桿 端子規格 接觸規格 動作力（OF）最大 10.1 A 5A 0.1 A 針狀按鈕型 焊接端子 1c 1.47 N
{150 gf}SS-10 SS-5 SS-01 1b SS-10-2 SS-5-2 SS-01-2 1a SS-10-3 SS-5-3 SS-01-3 接線片端子（#110） 1c SS-10T SS-5T SS-01T 1b SS-10-2T SS-5-2T SS-01-2T 1a SS-10-3T SS-5-3T SS-01-3T 印刷基板用端子 1c SS-10D SS-5D SS-01D 1b SS-10-2D SS-5-2D SS-01-2D 1a SS-10-3D SS-5-3D SS-01-3D 焊接端子 1c 0.49 N
{50 gf}--- SS-5-F SS-01-F 1b --- SS-5-F-2 SS-01-F-2 1a --- SS-5-F-3 SS-01-F-3 接線片端子（#110） 1c --- SS-5-FT SS-01-FT 1b --- SS-5-F-2T SS-01-F-2T 1a --- SS-5-F-3T SS-01-F-3T 印刷基板用端子 1c --- SS-5-FD SS-01-FD 1b --- SS-5-F-2D SS-01-F-2D 1a --- SS-5-F-3D SS-01-F-3D 焊接端子 1c 0.25 N
{25 gf}--- --- SS-01-E 1b --- --- SS-01-E-2 1a --- --- SS-01-E-3 接線片端子（#110） 1c --- --- SS-01-ET 1b --- --- SS-01-E-2T 1a --- --- SS-01-E-3T 印刷基板用端子 1c --- --- SS-01-ED 1b --- --- SS-01-E-2D 1a --- --- SS-01-E-3D - 額定值
項目
型號 額定電壓阻性負載SS-10 系列 AC250V 10.1A SS-5 系列 AC125V
AC250V5A
3ASS-01 系列 AC125V 0.1A DC30V 0.1A SS-5F 系列 AC250V 3 A DC30V 5 A 注: 上述額定值是在下面條件下測得的數據。
(1)環境溫度: 20±2oC
(2)環境濕度: 65±5%RH
(3)操作頻率：30次/min
性能項目 SS-10 系列 SS-5 系列 SS-01 系列 SS-5F 系列 容許操作速度0.1mm~1m/s ( 針狀按鈕型的場合) 容許操作頻率機械 400 次/min 電氣 30 次/min絕緣電阻100 MΩ 以上( DC500V絕緣電阻計) 絕緣電阻
(初始型)OF 1.47 N 型 30 mΩ 以下. 50 mΩ 以下. 30 mΩ 以下. OF 0.49 N 型 - 50 mΩ 以下. 100 mΩ 以下. - OF 0.25 N 型 - 150 mΩ 以下. - 耐電壓 *1同極端子間 AC1,000V 50/60Hz 1min AC600V 50/60 Hz 1 min AC1,000V 50/60 Hz 1 min 帶電金屬部與地之間 AC1,500 V 50/60 Hz 1 min 各端子和非帶電金屬部之間 AC1,500V 50/60 Hz 1 min 振動 *2誤動作 頻率10~55Hz雙振幅1.5mm 沖擊耐久 OF 1.47 N 型 最大1,000 m/s2（約100g） OF 0.49 N 型 最大500 m/s2（約50g） - OF 0.25 N 型 最大500 m/s2（約50g） - 誤動作*2 OF 1.47 N 型 最大300 m/s2（約30g） OF 0.49 N 型 最大200 m/s2（約20g） - OF 0.25 N 型 最大200 m/s2（約20g） - 壽命 *3機械 10,000,000 次以上
(60 次/min)30,000,000 次以上
(60 次/min)100,000
次以上
(60 次/min)電氣 50,000 次以上
(30 次/min)200,000 次以上
(30 次/min)100,000
次以上
(30 次/min)保護結構IEC IP40 觸電保護級Class Ⅰ PTI (漏電特性)175 使用環境溫度-25oC~+85°C 60%RH以下(無結冰、無凝露) 使用環境濕度85%RH以下(+5~+35oC時 ) 重量約. 1.6 g (針狀按鈕型的場合) 注: 上述數值為初始值。 *1 耐電壓為使用了隔板(參考相關頁)時的數值。 *2 在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置上的數值。接點的閉路或開路在1ms以內。 注: 1. 除非另有說明，否則所有單位均為毫米。 2. 以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。 3. 上述外型尺寸圖中未注公差為±0.4mm。 4. 動作特性為向A方向 ( )動作時的情況
尺寸表
(單位: mm)圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』 針狀按鈕型

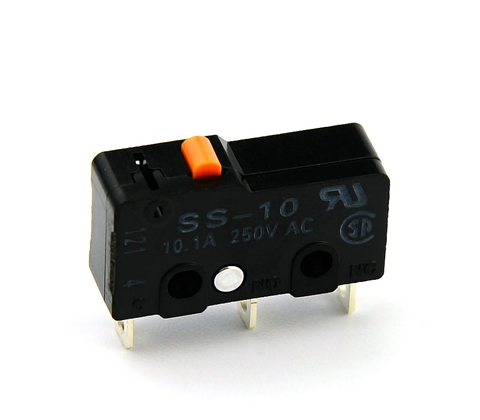

SS-10
SS-5(-F)
SS-01(-E,-F)
型號 SS-10SS-5
SS-01SS-5-F
SS-01-FSS-01-EOF 最大
RF 最小1.47 N {150 gf}
0.25 N {25 gf}1.47 N {150 gf}
0.25 N {25 gf}0.49 N {50 gf}
0.04 N {4 gf}0.25 N {25 gf}
0.02 N {2 gf}PT 最大.
OT 最小
MD 最大0.6mm
0.4mm
0.12mm0.5mm
0.5mm
0.1mm0.5mm
0.5mm
0.1mm0.5mm
0.5mm
0.1mmOP8.4±0.5mm
