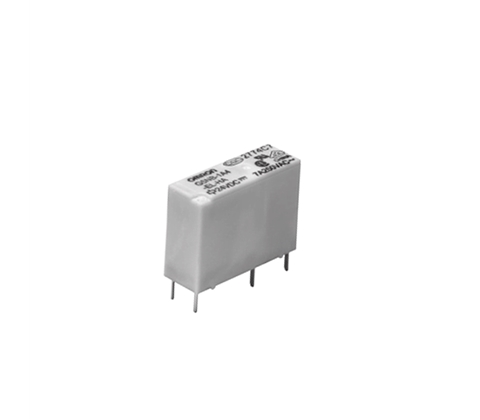

標準型號(UL、CSA認證)
防護構造 接點結構 繼電器功能端子 中繼功能 最小包裝單位 單面穩定 單繞組閉鎖 雙繞組閉鎖 型號 額定線圈電壓 型號 額定線圈電壓 型號 額定線圈電壓 耐助焊劑 SPST-NO
(1a)直型PCB端子 G6C-1117P-US DC3 V G6CU-1117P-US DC3 V G6CK-1117P-US DC3 V 100 件/托盤 DC5 V DC5 V DC5 V DC6 V -- DC6 V DC12V DC12V DC12V DC24V DC24V DC24V G6C-1117P-FD-US DC5V G6CU-1117P-FD-US DC5V G6CK-1117P-FD-US -- DC12V DC12V DC12V DC24V DC24V -- 自緊式PCB端子 G6C-1117C-US DC3V -- -- G6CK-1117C-US -- DC5V -- -- DC12V -- DC12V DC24V -- DC24V 完全密封 直型PCB端子 G6C-1114P-US DC3V G6CU-1114P-US DC3V G6CK-1114P-US DC3V 100 件/托盤 DC5V DC5V DC5V DC6V DC6V DC6V DC12V DC12V DC12V DC24V DC24V DC24V G6C-1114P-FD-US DC5V G6CU-1114P-FD-US DC5V G6CK-1114P-FD-US DC5V DC12V DC12V DC12V DC24V DC24V DC24V 自緊式PCB端子 G6C-1114C-US DC3V G6CU-1114C-US -- G6CK-1114C-US DC3V DC5V -- -- DC12V DC12V DC12V DC24V -- DC24V - 注:
-
訂購時，請?jiān)谛吞?hào)后添加額定線圈電壓。
[示例] G6C-1117P-US DC3 ... 額定線圈電壓
但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC。
超聲波清洗型 (UL, CSA 認證)
防護構造 接點結構 繼電器功能端子 中繼功能 最小包裝單位 單面穩定 單繞組閉鎖 雙繞組閉鎖 型號 額定線圈電壓 型號 額定線圈電壓 型號 額定線圈電壓 完全封閉 SPST-NO
(1a)直型PCB端子 G6C-1114P-US-U DC3V G6CU-1114P-US-U -- G6CK-1114P-US-U -- 100 件/托盤 DC5V DC5V DC5V DC6V -- -- DC12V DC12V DC12V DC24V -- DC24V 自緊式PCB端子 G6C-1114C-US-U DC12V -- -- -- -- DC24V -- -- - 注:
-
訂購時，請?jiān)谛吞?hào)后添加額定線圈電壓。
[示例] G6C-1114P-US-U DC3 ... 額定線圈電壓
但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC。
額定值
操作線圈/單穩型（含超聲波清洗對應型）
額定電壓 額定電流
(mA)線圈電阻
(Ω)動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率
(mW)額定電壓的% DC3V 67 45 70% 以下 10% 以上 160% (at 23°C) 約 200 DC5V 40 125 DC6V 33.3 180 DC12V 16.7 720 DC24V 8.3 2,880 操作線圈/1繞組閉鎖型（含超聲波清洗對應型）
額定電壓 額定電流
(mA)線圈電阻
(Ω)置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
(mW)額定電壓的% 置位線圈 重置線圈 DC3V 67 45 70% 以下 70% 以下 160% (at 23°C) 200 200 DC5V 40 125 DC6V 33.3 180 DC12V 16.7 720 DC24V 8.3 2,880 操作線圈/2繞組閉鎖型（含超聲波清洗對應型）
額定電壓 額定電流
(mA)線圈電阻
(Ω)置位電壓 重置電壓(V) 最大容許電壓(V) 消耗功率
(mW)置位線圈 重置線圈 置位線圈 重置線圈 額定電壓的% 置位線圈 重置線圈 DC3V 93.5 93.5 32.1 32.1 70% 以下 70% 以下 130% (at 23°C) 280 280 DC5V 56.0 56.0 89.3 89.3 DC6V 46.7 46.7 129 129 DC12V 23.3 23.3 514 514 DC24V 11.7 11.7 2,056 2,056 - 注：
- 1. 額定電流 線圈電阻 為線圈溫度 23°C 時的值，公差 ±10%.
- 2. 動作特性為線圈溫度 23°C時的值.
- 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值
完全密封 1繞組閉鎖型
直型PCB端子
G6CU-□114P (-FD) -US
- 注：
- 平均尺寸
- <>中的尺寸為(-P6C)插座繼電器的尺寸
自緊式PCB端子
G6CU-□114C-US
- 注：
- 平均尺寸
印刷基板加工尺寸
(BOTTOM VIEW)注： * 尺寸公差: ±0.1
端子配置/內部連接圖
（BOTTOM VIEW）注： * 請注意線圈極性
1極
2極
