高級搜索：

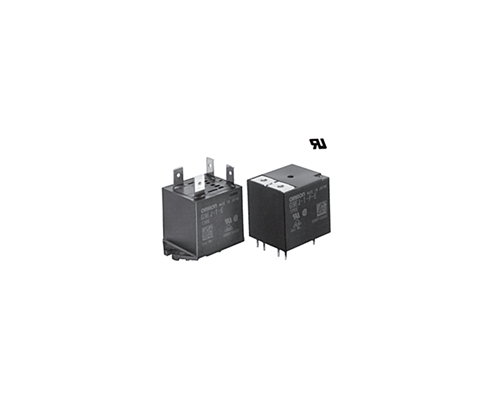

種類 端子形狀 極數接點構成 線圈額定電壓 型號 線圈端子 接點端子 開關通電型 接線片端子#250 接線片端子#250 SPST-NO DC12V G9EJ-1 - 額定值
操作線圈額定電壓 額定電流 線圈電阻 動作電壓 復位電壓 最大容許電壓(注3.) 功耗 DC12 V 167 mA 72 Ω 額定電壓的60%以下 額定電壓的5%以上 額定電壓的130%
（23℃ 2分鐘以內）約2W 注1： 額定電流、線圈電阻是指線圈溫度為23℃時的值，公差為±10%。 注2： 動作特性是指線圈溫度+23℃時的值。 注3： 最大容許電壓是指繼電器線圈能承受的電壓最大值。
開關部項目 Condenser load 額定負載 DC400V 25A 接點電壓的最大值（開關） 400 V 接點電流的最大值（開關） 25 A
- (單位：mm)
G9EJ
端子排列/內部接線圖
(BOTTOM VIEW)
尺寸 (mm) 公差 (mm) ~ 10 ±0.3 10 ~ 50 ±0.5 警告
用于高電壓時，請采取防護措施，避免觸及帶電部位。
正確的使用方法
有關共通注意事項，請參考產品樣本。
1. G9EJ的接點端子有極性。連接時請注意極性。反向連接時，不能確保產品目錄中記載的開閉性能。
2. 請勿掉落或分解繼電器。否則不但不能實現動作特性，還可能導致破損、觸電或燒壞。
3.本繼電器內置永久磁鐵， 因此請勿在800A/m以上的強磁場中（變壓器、磁鐵附近）使用。否則，開閉時產生的電弧放電會因磁場而彎曲， 閃絡， 從而導致絕緣不良。
4. 本繼電器是一種直流高壓開關，超過記載的規格使用，會因不能分?jǐn)喽鴮?dǎo)致燒壞。為了避免延燒到周圍部件，請?jiān)O(shè)置成緊急時能切斷負載電流的結構。為了確保設備的安全， 請將本產品作為定期更換的部件。
5. 空載及微小負載下的開閉可能會增大接觸電阻，請?jiān)趯?shí)際的設備上進行預先確認。
6. 向本繼電器的線圈及接點進行額定電壓（電流）的連續通電后OFF一次， 并立即再次ON時， 線圈電阻會因線圈溫度上升而增加，動作電壓將增高，可能會超過額定動作電壓。（熱啟動）此時請采取減小負載電流、限制通電時間、限制使用環境溫度等措施。
7. 直流操作型繼電器會因波動率而產生動作電壓變動，從而導致蜂鳴聲。為此，在全波整流的電源電路中請?jiān)O(shè)置能降低波動率的平滑電容器。請將波動率控制在5%以內。
8. 請勿向線圈連續施加超過最大容許值的電壓。否則會因線圈的異常發熱導致絕緣保護膜壽命降低。
9.請勿在超過最大值的接點電壓、電流下使用。否則會因不能分?jǐn)嚯娀》烹娀蚪狱c(diǎn)的異常發生而燒壞。
10.接點額定值都是阻性負載下的數值。感性負載（L負載）時，與阻性負載相比，電氣壽命會下降。請務必在實際設備上進行確認。
11.水、溶劑、化學藥品或油會浸入機殼和端子部的環境中，請勿使用。否則會因機殼的樹脂老化或端子部的腐蝕、污染而導致異常發熱。電解液沾附在輸出端子部時，輸出端子之間會發生電解， 從而導致端子的異常腐蝕或接線斷線。
12.對繼電器進行更換或接線作業時，請務必先切斷電源，確認無剩余電壓后再進行作業。
13.在接點端子處進行同一方向接線時，壓接端子等的導電部距離較近，可能會降低絕緣性能，因此請采取非同一方向接線等措施， 以確保絕緣保護膜等的絕緣性能。
14.針對繼電器線圈的反電動勢而設置的保護電路，請使用變阻器或二極管+齊納二極管。請注意，單獨使用二極管會降低開閉性能。
