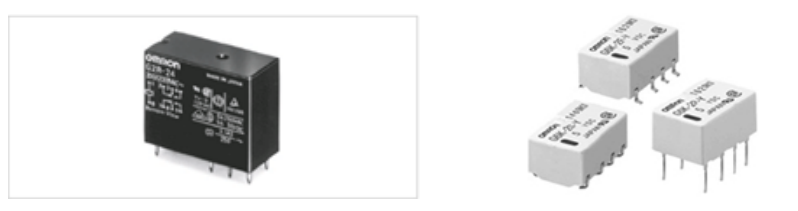

歐姆龍繼電器是一種電控制器件，用于將某種電量如電壓、電流，或者非電量如溫度、壓力、時間、轉速等的變化量轉換成開關量，用以實現對電路的自動控制功能。繼電器是具有隔離功能的自動開關元件，故在電路中起著自動調節、安全保護、轉換電路等作用；廣泛應用于自動控制、機電—體化及電力電子設備中，是最重要的控制元件之一;
繼電器和接觸器的工作原理一樣，區別在于接觸器的主觸頭可以通過大電流，而繼電器的觸頭只能通過小電流，一般電流在5A以下，所以繼電器只能用于控制電路。
繼電器的種類很多，繼電器按輸入量分類，可以分為電壓繼電器、電流繼電器、時間繼電器、速度繼電器、壓力繼電器等;按工作原理可以分為電磁式、感應式、電動式、電子式等;按用途可以分為控制繼電器、保護繼電器等。
(一) 繼電器的種類及工作原理：
1、電磁繼電器:
電磁繼電器就是利用電磁鐵控制工作電路通斷的開關。是用低電壓、弱電流控制高電壓、強電流電路，還可實現遠距離操縱和生產自動化，在現代生活中起著越來越重要的作用。
工作原理:電磁鐵通電時，把銜鐵吸下來使D和E接觸，工作電路閉合。電磁鐵斷電時失去磁性，彈簧把銜鐵拉起來，切斷工作電路。
優點:用低電壓控制高電壓;遠距離控制;自動控制。
2、靜態繼電器:
通常所謂靜態繼電器是指繼電器結合使用了固態器件，如晶體三極管、二極管、電阻器、電容器等。是由電子(電模擬量例如電流或電壓)、磁（磁通量)、光(光通量)、或其它無機械運動的元件產生預定響應的一種電氣繼電器。
工作原理:由晶體管和集成電路構成的靜態型繼電器和保護的基本特點是基于信號處理的電子電路，是靠邏輯判斷的純硬件電路來實現的。
優點:靜態繼電器沒有機械慣性和可動接點，抗沖擊和振動的能力強;因為沒有可動部份和軸承摩擦，故檢修方使;繼電器模件可小型化等優點。
(二) 繼電器的分類：
1、中間繼電器
中間繼電器是最常用的繼電器之一，中間繼電器的作用是增加被控制線路的數量或加大觸點允許的斷開容量，以達到分配控制信號和功率放大的目的；它的結構和接觸器基本相同，中間繼電器在當負載容量比較小時可以代替小型接觸器，還可以用于擴展接點的容量和數量，還被用于在控制電路中傳遞中間信號，中間繼電器的作用是小電流控制大電流，或者說是弱電控制強電。
中間繼電器實質上是一種電壓繼電器，它是根據輸入電壓的有或無而動作的，一般觸點對數多，觸點容量額定電流為5A-10A左右。
中間繼電器體積小，動作靈敏度高，一般不用于直接控制電路的負荷，但當電路的負荷電流在5A-10A以下時，也可代替接觸器起控制負荷的作用。中間繼電器的觸點較多，有8腳的、11腳的、14腳的繼電器，不同腳數其實也就是分為二開二閉、三開三閉、四開四閉的類型。
2、時間繼電器
時間繼電器是一種延時控制繼電器，它在得到動作信號后并不是立即讓觸點動作，而是延遲一段時間才讓觸點動作。時間繼電器主要用在各種自動控制系統和電動機的啟動控制線路中。
時間繼電器是一種利用電磁原理或機械動作原理來延遲觸頭閉合或分?jǐn)嗟淖詣涌刂齐娖鳎涮攸c是自吸引線圈得到信號起至觸頭動作中間有一段延時。
我們也可以說時間繼電器是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。
時間繼電器一般用于以時間為函數的電動機起動過程控制。時間繼電器的種類很多，按其動作原理可分為電磁式、空氣阻尼式、電動式和電子式等;按延時方式可分為通電延時型和斷電延時型。
我們以通電延時型定時器來看一下，繼電器的管腳中有線圈、常開和常閉觸點，接通時根據產品上的管教標注說明進行即可，給繼電器工作線圈一個控制電流，繼電器就吸合，對應的觸點就接通或斷開。
3、電流繼電器
電流繼電器的輸入量是電流，它是根據輸入電流大小而動作的繼電器。電流繼電器的線圈串入電路中，以反映電路電流的變化，其線圈匝數少、導線粗、阻抗小。
電流繼電器可分為欠電流繼電器和過電流繼電器。欠電流繼電器用于欠電流保護或控制，電磁吸盤中的欠電流保護、繞線式異步電動機起動時電阻的切換控制等，過電流繼電器用于過電流保護或控制，如起重機電路中的過電流保護。
4、電壓繼電器
電壓繼電器的輸入量是電路的電壓大小，其根據輸入電壓大小而動作。與電流繼電器類似，電壓繼電器也分為欠電壓繼電器和過電壓繼電器兩種。
觸點的動作和線圈的動作電壓大小有關的繼電器叫電壓繼電器，它用于電力拖動系統的電壓保護和控制，使用時電壓繼電器的線圈與負載并聯。
