在電力傳輸?shù)?ldquo;江湖”里，電纜就像連接千家萬戶的“電力血管”，它的質量和性能，直接決定著我們用電的安全與穩定。要是電纜“掉鏈子”，小則電器罷工，大則引發火災！為了讓這些“電力血管”靠譜工作，我國制定了一系列超嚴格的標準，今天咱們就來重點嘮嘮GB∕T 12706-2020這個“電纜界的硬核指南”！

標準適用范圍：給電纜畫好“工作圈”

GB∕T12706-2020專門針對額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)的擠包絕緣電力電纜及附件，主要用在配電網和工業裝置里固定安裝。這里的“Um”就是系統最高電壓，考慮到電力系統運行時可能會有電壓波動，就像給電壓設定了一個“安全紅線”。

標準把電壓等級劃分得明明白白，比如0.6/1kV的電纜，常在低壓配電系統里“服役”，給咱們家里、商場的電器供電；而18/20(24)kV等較高電壓等級的電纜，主要活躍在城市電網的中壓輸電線路，負責把電能從變電站“快馬加鞭”送到各個區域，妥妥的“電力運輸大隊長”！

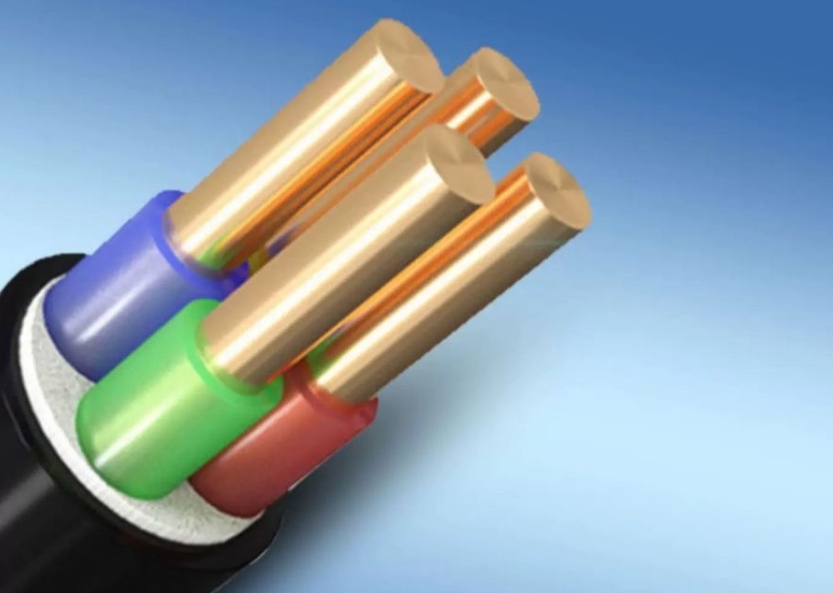

電纜的“內部構造”：層層防護有玄機

導體：電力傳輸?shù)?ldquo;核心命脈”

導體是電纜的“心臟”，負責傳輸電能。標準規定，導體材料可以選銅或鋁，性能必須符合GB/T3956的要求。銅導體還有不同“版本”，像第2種和第5種，第2種銅導體在產品型號里代號能省略，第5種軟銅導體代號是“R”。

實際使用中，得根據場景挑導體。比如給移動設備供電，電纜需要頻繁彎曲，這時候選第5種軟銅導體就特別合適，柔韌性強，不怕折，能保障電力穩定傳輸。

絕緣層：隔絕危險的“防護鎧甲”

絕緣層就像電纜的“鎧甲”，把導體和外界隔開，防止漏電、短路。常見的絕緣材料有聚氯乙烯（PVC）、交聯聚乙烯（XLPE）、乙丙橡膠（EPR）等。XLPE憑借出色的電氣、耐熱和機械性能，在中高壓電纜領域“C位出道”。

現在大家越來越關注安全環保，對于無鹵電纜，絕緣材料的鹵素含量有嚴格要求，這樣就算遇到火災，也能減少有毒氣體釋放，守護生命安全。

內襯層與填充：默默守護的衛士

內襯層主要是保護絕緣層、支撐電纜結構，除了縱向阻水型電纜，其他的內襯層必須是非吸濕材料，不然水分跑進去，電纜性能就“大打折扣”。要是用在無鹵電纜里，內襯層和填充材料的鹵素含量也得單獨考核。

新版標準對尺寸要求更精細，纜芯假設直徑精確到十分位。就像原來假設直徑25.4mm修約后是25mm，對應厚度1.0mm；現在哪怕是25.1mm，厚度就變成1.2mm了，這可“逼”著生產企業把工藝做到極致！

屏蔽與鎧裝：雙重保障的安全官

金屬屏蔽層既能屏蔽電磁干擾，又能在故障時承載短路電流，常見的有銅絲屏蔽和銅帶屏蔽。GB/T 12706.1-2020對它們的要求有了更新，比如銅絲屏蔽電阻有規定，繞包方式和間隙計算也變了；銅帶屏蔽強調一根重疊繞包，不過協商后也能采用其他結構。

鎧裝層是增強電纜機械強度的“硬漢”，新標準增加了非磁性不銹鋼帶（絲）作為鎧裝材料，淘汰了“涂漆鋼帶”。對厚度和尺寸也有新規定，比如標稱厚度計算值小于1.2/1.0mm直接取1.2/1.0mm，讓電纜更抗造！

護套：抵御外界的“終極防線”

護套是電纜最外層的防護，防水、防潮、防腐蝕全靠它。標準對護套材料的機械性能、耐候性要求超嚴格，無鹵阻燃材料也有明確標準。在護套厚度方面，計算標稱厚度小于1.4/1.8mm時，取消了限制條件，所有電纜都取值1.4/1.8mm，防護力直接“拉滿”！

材料性能要求：品質在線的“硬指標”

絕緣材料性能：穩如泰山的電保鏢

絕緣材料的電氣絕緣性能是關鍵，像絕緣電阻、介電常數、介質損耗因數等指標都得達標。比如XLPE絕緣材料，正常運行時絕緣電阻得高，減少電能損耗；介電常數要低，降低電容電流，提高傳輸效率。而且還得耐熱，在高溫下也能保持性能穩定，防止絕緣老化。

護套材料性能：堅韌不拔的防護標兵

護套材料得有良好的機械性能，拉伸強度、斷裂伸長率都得夠，這樣電纜被拉扯、擠壓也不容易壞。耐候性也很重要，不管是暴曬、嚴寒還是潮濕環境，都能“扛得住”，延長電纜使用壽命。無鹵阻燃護套材料更得通過燃燒性能測試，關鍵時刻能“攔住”火勢，減少損失。

試驗要求：層層把關的“質檢關卡”

例行試驗：每根必檢的基礎考核

例行試驗就是給每一根電纜“過篩子”，確保出廠的每根電纜都合格。比如測量導體電阻，能看出導體材料和生產工藝有沒有問題；局部放電試驗檢測絕緣內部有沒有隱患；電壓試驗考驗電纜絕緣能否承受正常和過電壓。要是電纜外護套有半導電結構，還得做外護套直流耐壓試驗，不放過任何細節！

抽樣試驗：隨機抽檢的深度體檢

抽樣試驗是從一批電纜里挑樣品，做更全面的檢測。除了例行試驗的部分項目，還增加了繞包搭蓋率、間隙率、內襯層和包帶墊層總厚度等檢查。這些檢測能更深入評估整批電纜質量，及時揪出潛在問題。

型式試驗：全面驗證的終極挑戰

型式試驗是在新產品研發、結構或材料重大改變時進行，對電纜性能來一次“全方位大考”。沖擊電壓試驗測電纜絕緣抗高壓沖擊能力；熱循環試驗?zāi)M實際溫度變化，看材料性能穩不穩；燃燒性能試驗評估電纜在火災中的安全性，阻燃和耐火電纜必須通過阻燃等級測試，保障關鍵時刻不掉鏈子。
